Circuito de carregamento fotovoltaico de 1000V Protetor positivo Nagtive positivo

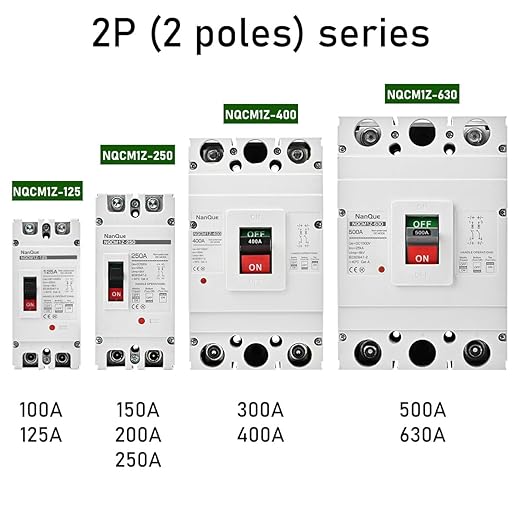

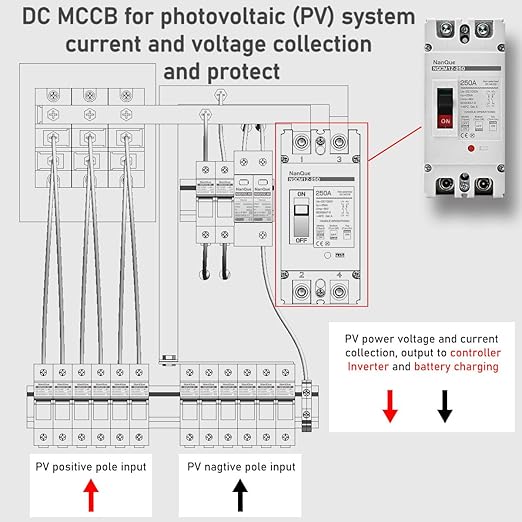

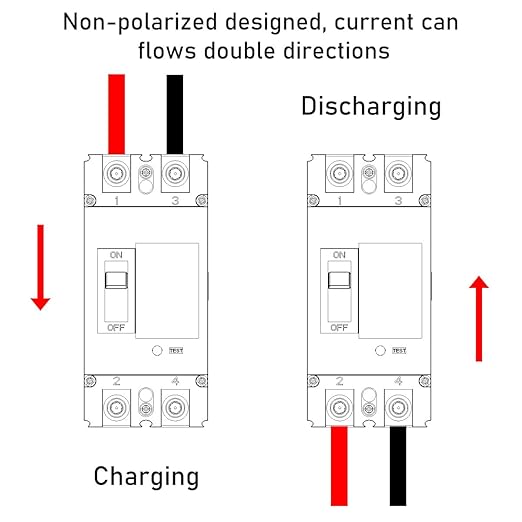

Este DC MCCB é projetado para aplicações de alta corrente de alta tensão, como matrizes fotovoltaicas solares, cordas de bateria, caixas de combinadores DC e painéis de carregamento/distribuição. Com uma tensão operacional nominal de 1000V DC e opções atuais de 100A a 630A, fornece proteção confiável contra falhas de sobrecarga e curto-circuito. Um design não polarizado permite a polaridade nos lados de linha/carga, simplificando a fiação em sistemas em que o fluxo de corrente pode reverter (por exemplo, sistemas de PV e bateria). O disjuntor oferece uma alta capacidade de interrupção de até 35ka para limpar falhas graves com segurança, enquanto a estrutura de extorsão de arco suporta um resultado de "sem fogo" para ajudar a prevenir a ignição externa durante a interrupção. O modelo 100A é destacado nesta listagem, mas a mesma família cobre correntes mais altas para DC maior
