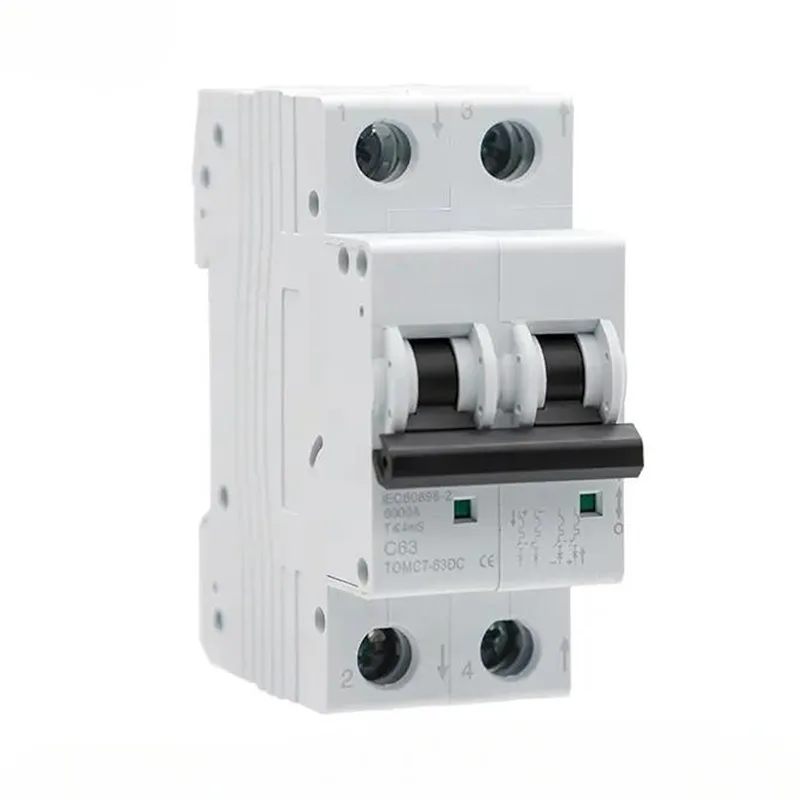

Disjuntor DC DNB1Z-63

O disjuntor CC em miniatura DNB1Z-63, fabricado pelo fabricante chinês Greenwatt, é adequado para distribuição de energia DC em aplicações fotovoltaicas e outras: 250 V (1p), 800 V (2/3p) e 1200 V (4p). Este produto apresenta funções de limitação de extinção e atuais, interrompendo rapidamente falhas. Nossos produtos são feitos de materiais de alta qualidade e estão prontamente disponíveis para compra.
Altitude: ≤ 2000 metros
Temperatura de operação: -25 a +40 ° C (média de 24 horas: ≤ +35 ° C).

Enviar consulta

Descrição do produto

Nosso disjuntor de CC em miniatura DNB1Z-63 foi projetado para distribuição de energia CC, particularmente para sistemas fotovoltaicos solares. É avaliado para tensões de operação de até 250 V DC (1p), 800 V DC (2p e 3p) e 1200 V DC (4p). Seus sistemas dedicados a arco e limitar a corrente interrompem rapidamente as correntes de falhas CC, protegendo componentes críticos e garantindo uma operação confiável do sistema fotovoltaico.

Condições de operação e instalação do produto

Altitude: ≤ 2000 m; Para elevações mais altas, consulte o fabricante.

Temperatura ambiente: -25 ° C a +40 ° C, com uma média de 24 horas não superior a +35 ° C; Fora desse intervalo, consulte o fabricante.

Instalação: Monte o dispositivo em um gabinete de distribuição à prova d'água.

Detalhes do produto

Tensão de isolamento nominal (UI)	1250V
Tensão operacional nominal (UE)	DC (IP): 15V, 60V, 100V, 180V, 250V; DC (2p): 125V, 375V, 550V, 600V, 800V DC (3p): 750V, 800V; DC (4p): 800V, 1000V, 1200V
Corrente nominal do quadro	63a
Diferentes correntes do mesmo quadro de concha	6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a
Curto-circuito de operação nominal Capacidade de ruptura (ICS = UTI)	6ka
Curto-circuito de operação nominal Capacidade de ruptura (ICS = UTI)	2p 800V \ 4p 1200V 2Ka
Vida mecânica	20000 segundos
Vida elétrica	10000 segundos (abaixoDC125V / 1P, abaixo de DC250V / 2P), 1000 segundos (outras especificações de tensão)
Certificado	CB CE CCC
Impulso nominal suporta a tensão uimp	6ka
Características de disparo / tipo de disparo	B / c; Porcelana térmica
Nível de sobretensão	Ⅲ
classe de poluição	3
Grau de proteção	IP40; Porta de conexão IP20
Resistência ao calor úmido	Classe 2
Umidade relativa	≤95%
Padrão	IEC 60947-2 GB / T 14048.2
Resistência sísmica	Base IEC 60068-2-6
Parâmetros de resistência ao choque mecânico	Base LEC 60068-2-27
Operar a temperatura ambiente	-30 ℃ ~ 70 ℃
Resistência ao calor úmido	Classe de banco de dados (temperatura 55 ℃ 6 ciclo)
Temperatura do ambiente de armazenamento	-30 ℃ ~ 70 ℃
Altitude	≤2000m
Peso	0,12 kg/p
gabinete	De / sd / mx / mn / mx + de
Tensão de controle MX nos EUA	DC: 12V, 24V, 220V; AC: 110V, 220V, 380V Recomenda -se que a fonte de alimentação não seja menor que 75W
Mn classificou a tensão un	AC220V AC380V
