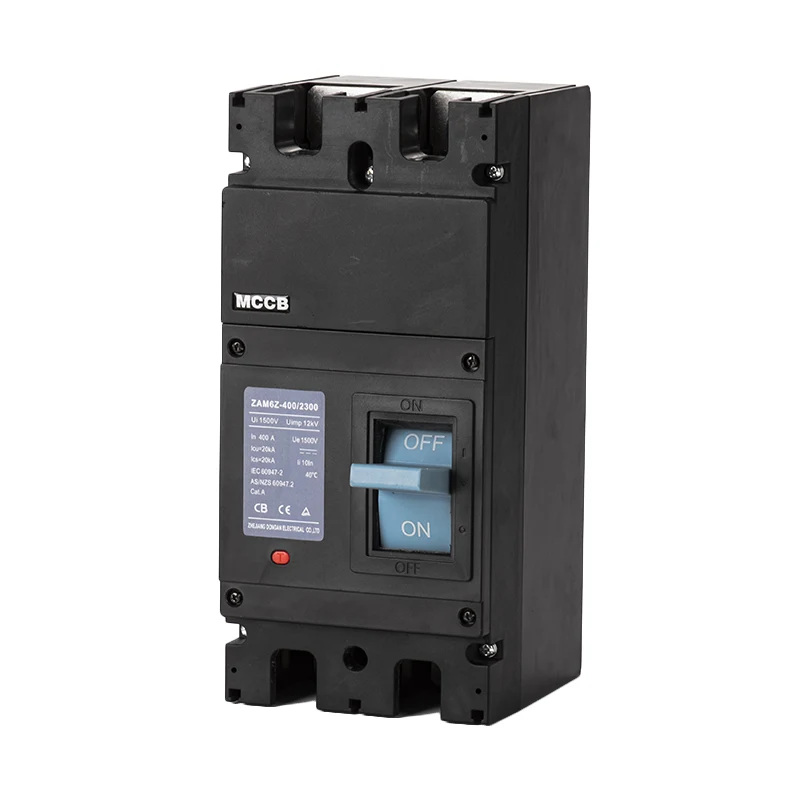

Em relação aos princípios de seleção e definição de disjuntores de baixa tensão

Os princípios de seleção e definição deDisjuntores de circuitosdeve ser muito claro para a maioria dos projetistas elétricos. Em resumo, eles são:

(1)Disjuntores de circuitosdeve estar equipado com proteção contra sobrecarga, proteção de curto-circuito, proteção de falhas no solo, sobretensão e proteção de subtensão, etc. De acordo com os diferentes tipos de falhas de linhas de distribuição e requisitos específicos do projeto;

(2) a corrente nominal do disjuntor não deve ser menor que a corrente calculada do circuito; O disjuntor deve ser capaz de atender aos requisitos de estabilidade dinâmica e estabilidade térmica em condições de curto-circuito; O disjuntor usado para desconectar a corrente de curto-circuito deve considerar sua capacidade de ruptura em condições de curto-circuito (quebra de limite, quebra de operação), corrente de resistência a curto tempo e outros fatores para atender aos requisitos de suportar a grande corrente de curto-circuito que pode ocorrer no sistema;

(3) Para a coordenação de disjuntores superiores e inferiores no sistema de distribuição, devem ser considerados a corrente de curto-circuito e o múltiplo de corrente de curto-circuito. Seleção e definição de atraso de curto-circuito, etc.

(4) Diferentes tipos de disjuntores devem ser selecionados de acordo com diferentes propriedades de carga, como: tipo de distribuição, tipo de motor, tipo de iluminação, tipo de gerador, tipo DC, etc.;

(5) os disjuntores devem se adaptar às condições ambientais da localização; Sob condições ambientais especiais (como: empoeirado, altamente corrosivo, incêndio, explosão, calor úmido, alta altitude, spray de sal, etc.), os disjuntores que atendem aos requisitos de uso ambiental devem ser selecionados;

(6) Acessórios para disjuntores: como contatos auxiliares, sub/subtensão, bobinas de derivação e até métodos de operação (elétrico, manual), alças de operação, métodos de instalação (fixo/plug/gaveta), etc. também devem ser adaptados aos requisitos de uso

(7) Há também a questão da seleção do nível do disjuntor, especialmente em sistemas TN-S e TT trifásicos de quatro fios, a seleção de disjuntores de quatro níveis deve atender aos requisitos das especificações do setor.

Não há problema em definir o disjuntor de acordo com os princípios exigidos pelas especificações, mas pode haver alguns problemas na operação real. Neste momento, é necessário lidar com isso de acordo com a situação específica.

Por exemplo: para o circuito de proteção com equipamento de partida normal, o valor de configuração da viagem do disjuntor deve poder evitar a corrente de pico de curto prazo, mas, para a corrente de falha, o disjuntor é obrigado a tropeçar rapidamente para cortar a corrente de falha; Para o disjuntor seletivo, a corrente de configuração instantânea de viagem precisa evitar a corrente de falha da linha protegida pelo próximo nível; A corrente instantânea de configuração de viagem do disjuntor não seletivo deve ser definida o menor possível sob a condição de poder evitar o pico de corrente, etc., portanto, em aplicações práticas, é necessário coordenar a relação entre si, o que é muito importante para a confiabilidade do sistema.

Além disso, quando os disjuntores não seletivos são usados ​​para a proteção de nível superior e inferior, de acordo com o princípio da configuração: a corrente de configuração de disparo de atraso de longo prazo do disjuntor de nível superior não deve ser inferior a 2 vezes a corrente de configuração de tropeço de longo lay do disjuntor de nível inferior. No entanto, na operação real, às vezes é visto que alguns circuitos não importantes com menos impacto na interrupção de energia não são completamente definidos de acordo com o princípio da configuração, porque aumentar a diferença de nível entre os disjuntores de nível superior e inferior faz com que a seção transversal do cabo aumente; Às vezes, mesmo que a diferença de nível entre os disjuntores de nível superior e inferior seja aumentada de acordo com o princípio da configuração, é impossível garantir a coordenação efetiva de proteção seletiva.
