Guia do DC MCCB: DC500V, DC1000V, DC1500V Comparado - Seleção e proteção

Saiba a importância da proteção do circuito DC

Com o crescimento da energia renovável, a infraestrutura de veículos elétricos e uma nova geração de data centers, a necessidade de distribuição DC confiável aumentou. À medida que esses aplicativos crescem em número, a proteção do circuito não poderia ser mais crítica. Disjuntores de CC, disjuntores de caixa moldada (MCCBS). Nossos disjuntores específicos de CC são uma roda dentada vital na roda da segurança, protegendo seus sistemas elétricos contra o fluxo de sobrecorrente, curto-circuito e danos ao equipamento.

Existem diferentes demandas para a interrupção da corrente direta (DC MCCBS, ao contrário dos colegas de CA, e sua escolha e utilização podem afetar a operação do sistema e a segurança do sistema.

Fundamentos do disjuntor de caixa moldada e princípios operacionais

O que é um MCCB?

Um disjuntor de caixa moldado (MCCB) é um dispositivo de proteção elétrica usado para proteger o equipamento contra danos causados pelas correntes de falha. Em aplicativos DC, o MCCBS desempenha três funções diferentes como um interruptor de isolamento para fins de serviço, proteção contra sobrecarga e interrupção da corrente de falha para proteger o sistema contra falhas, preservando a segurança do pessoal.

Diferenças DC vs AC MCCB

A diferença básica entre DC eAC MCCBSé o desempenho da extinção do arco. O CA atravessa zero naturalmente duas vezes por ciclo, facilitando a extinção do arco e a CC é a mesma que uma corrente parada, portanto a interrupção do arco é muito mais difícil.DC MCCBSRecurso de câmaras de extinção de arco dedicadas, contatos aprimorados e mecanismos de mola modificados para extinguir as correntes DC.

Componentes -chave

Os componentes de um CC MCCB compreendem vários elementos, como um mecanismo operacional-carregados de mola para obter separação rápida de contato, câmaras de extinção de arco-usadas para sacar DC Arc, térmicas e unidades de viagem magnéticas-para proteger contra sobrecarga e o curto-circuito e o material de contato-capaz de suportar dc.

Classificações de tensão e corrente

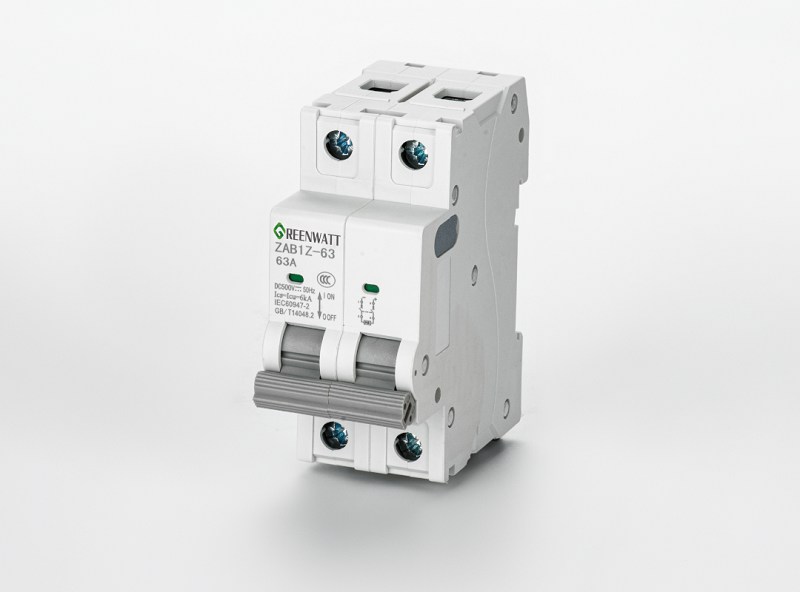

O DC500V MCCBS geralmente possui classificações atuais de 16A a 630A e são adequadas para solares residenciais e pequenas aplicações comerciais. Eles oferecem economia de espaço devido ao seu pequeno design de pegada e sua menor tensão para sistemas menores maximiza a efetividade de custo.

O intervalo atual deDC1000V MCCBSé de 32A a 800A, que está alinhado com fazendas solares comerciais e aplicações de energia renovável de tamanho médio. A classificação de 1000 volts corresponde às tensões típicas do sistema fotovoltaico moderno, ajudando a aumentar a eficiência do sistema.

O DC1500V MCCBS é a oferta premium, com classificações atuais até 800A, e destinam-se a campos solares em escala de utilidade e grandes instalações industriais que requerem a utilização máxima de tensão do sistema.

Dimensões físicas e instalação

O MCCBS withdc500v o mais compacto em sua classe, com apenas 105 mm de largura para o modelo padrão. Os modelos DC1000V normalmente usam uma largura de 140 mm, enquanto o MCCBS DC1500V pode ser de 210 mm ou maior devido a uma estrutura interna mais forte e uma maior demanda por desempenho de extinção de arco.

3 cenários de aplicação e guia de seleção

Sistemas fotovoltaicos solares

DC500V MCCB para aplicações solares residenciais (500-600V Systems). Aplicável a sistemas e dispositivos de proteção econômica. Os MCCBs DC1000V são particularmente vantajosos para matrizes solares comerciais a 1000V, onde os designs de string podem ser maximizados e a complexidade do sistema minimizada. 15 Fazendas solares em escala de utilidade de 1500V agora estão usando sistemas solares de até 1500V com MCCBs DC1500V para reduzir a perda de energia através do condutor e aumentar a densidade de potência.

Infraestrutura de carregamento de veículos elétricos

Os dispensadores de carga rápida geralmente funcionam em 800-1000V, o que significa que o MCCB DC1000V é um bom candidato a ser usado. Os sistemas de carregamento ultra -rápidos podem precisar suportar altos níveis de potência e proteção confiável, como o DC1500V MCCBS.

Data centers e automação industrial

Mais e mais novos data centers estão usando a distribuição de energia DC para economizar custos. Dependendo da topologia do sistema, DC500V ouDC1000V MCCBSpode proteger adequadamente enquanto facilitando o serviço de "troca de quente".

Critérios de seleção

Quando um MCCB DC é selecionado, é preciso prestar atenção à tensão do sistema, corrente máxima de falha, faixa de temperatura ambiental, espaço de instalação e aplicativos futuros para expansão. Verifique se o MCB é capaz de quebrar a maior corrente de falha prospectiva disponível por uma margem de pelo menos 25% para segurança.

Crescimento global do mercado

O mercado do DC MCCB em todo o mundo está crescendo com crescimento de veículos renováveis e elétricos. A demanda para 2030 é vista subindo com taxas de crescimento anual compostas de mais de 8%, com os mercados da Ásia-Pacífico a fonte primária.

Inovação tecnológica

O SMART MCCB está sendo desenvolvido com conectividade IoT, manutenção preditiva e recursos de monitoramento remoto. Esses disjuntores não apenas mostram status real, mas também podem prever falhas antes que isso aconteça.

Principais fabricantes

Os principais fabricantes de DC MCCB, como ABB, Schneider Electric, Eaton e Chint, ainda estão desenvolvendo ativamente a tecnologia. Preços competitivos e aumento dos padrões ocidentais de qualidade estão impulsionando os fabricantes asiáticos a conquistar participação de mercado.

Considerações sobre instalação e manutenção.

Como instalar e manter os filtros.

Fornecer suficienteMCCBVentilação, aperte os terminais com o torque apropriado e verifique a polaridade. Forneça indicadores de falha de arco, quando necessário, e torne -os acessíveis para os trabalhadores de manutenção.

Questões comuns e solução de problemas

Os problemas típicos incluem desgaste de contato, envelhecimento térmico e desgaste mecânico. A termografia periódica descobre hotspots em fabricação, enquanto os testes de resistência ao contato detectam más conexões.

Recomendações de manutenção

Realize verificações visuais pelo menos a cada três meses, testes elétricos a cada ano e operação mecânica verifica a cada dois anos. Substitua os componentes que são danificados, deformados ou derretidos visualmente devido ao contato de calor grave.

A melhor proteção do circuito CC possível

A escolha de um DC MCCB adequado deve levar em consideração a tensão do sistema, a classificação atual, a capacidade de quebra e o ambiente de aplicação.DC500V MCCBSsão ideais para instalações comerciais residenciais e leves, as unidades DC1000V cobrem sistemas comerciais médios e a linha DC1500V oferece a proteção robusta necessária para projetos em escala de utilidade.

Embora os sistemas de energia CC estejam apenas nos estágios iniciais de sua evolução, a seleção do disjuntor correto para esses sistemas é fundamental para a construção de sistemas que operarão com segurança e confiabilidade com bom desempenho. Em caso de dúvida, peça aos profissionais de proteção elétrica os melhores métodos de seleção e instalação do MCCB.

A proteção DC do futuro. É um dispositivo inteligente e conectado que oferece mais do que apenas proteção - eles fornecem informações sobre um sistema que não tem preço. Os benefícios são de longo prazo, pois ajudarão a sustentar a vida do sistema elétrico que está sendo instalado hoje e na rede inteligente amanhã.
