Os disjuntores de caixa moldada geralmente são adequados para CA ou CC?

Disjuntores de casos moldados, também conhecidos como disjuntores do tipo de dispositivo, têm todos os componentes selados em uma carcaça de plástico. Contatos auxiliares, liberações de subtensão e liberações de derivação são frequentemente modulares. Os disjuntores de caixa moldada interrompem automaticamente a corrente quando a corrente excede a configuração da viagem.Zhejiang Dong'an Electric Co., Ltd. ofertasDC MCCBSeE MCCBSde especificações variadas. Vamos dar uma olhada neles.

Propósito de projeto e aplicações convencionais de disjuntores de casos moldados

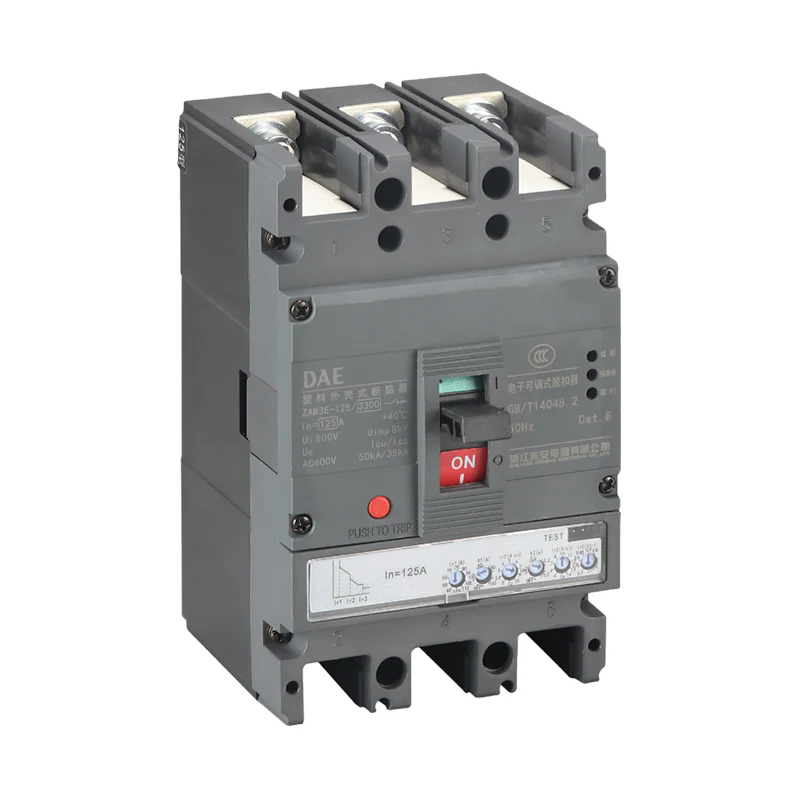

Um disjuntor de caixa moldada (MCCB) é um dispositivo elétrico usado para sobrecarga e proteção de curto-circuito. Seu design principal é baseado nas características da corrente alternada (CA), resultando em umE MCCB. As razões são as seguintes:

1. Adaptabilidade do mecanismo de extinção do arco: a corrente CA possui travessias periódicas zero, tornando os arcos propensos a extintores naturais. A estrutura da câmara de extinção do arco de um disjuntor de caixa moldada é otimizada para essa característica.

2. Demanda principal do mercado: mais de 90% dos sistemas de energia global são alimentados por CA (referindo-se ao padrão IEC 60898); portanto, os fabricantes priorizam o desenvolvimento de modelos específicos de AC. 3. Custo e padronização: os disjuntores CA são fabricados em larga escala, são mais baratos e cumprem os padrões elétricos gerais (como UL 489 e GB 14048.2).

Recursos especiais de aplicativos DC e soluções de melhoria

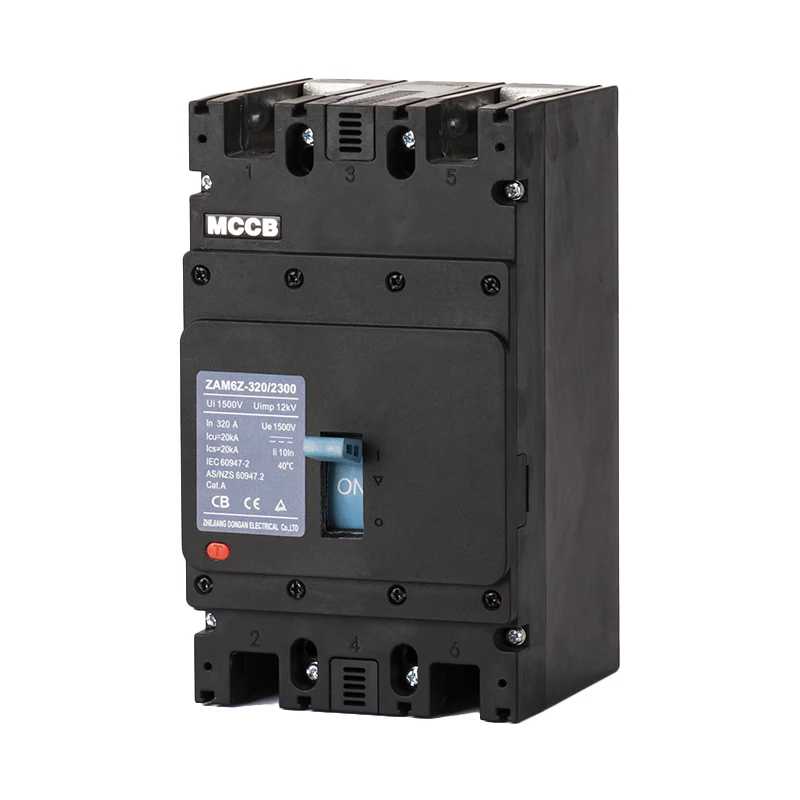

Embora os disjuntores de casos moldados sejam projetados principalmente para aplicações CA, eles podem ser adaptados para aplicativos DC, ouDC MCCBS, através das seguintes melhorias:

1. Capacidade aprimorada de extinção de arco: os arcos DC não têm cruzamento zero natural, exigindo projetos de extinção de arco magnético ou grade segmentados. Por exemplo, a série TMAX DC da ABB pode interromper os circuitos CC classificados até 750V.

2. Marca de polaridade e capacidade de ruptura: os disjuntores DC requerem terminais positivos e negativos claramente marcados, e sua capacidade de ruptura é geralmente menor que a dos modelos CA comparáveis.

3. Cenários de aplicação típicos:

- Sistemas de geração de energia fotovoltaica (CC 1000V e abaixo)

- Trânsito ferroviário (fonte de alimentação de tração CC 1500V)

- Proteção da bateria de armazenamento de energia (como os DCCBs DC MCCBs para armários de armazenamento de energia).

Parâmetros de seleção -chave e considerações

Os usuários devem comparar os seguintes indicadores com base em suas necessidades reais:

1. Nível de tensão: AC 400V/690V vs. CC 250V/750V (Padrões Industriais Comuns).

2. Capacidade de interrupção: a capacidade de interrupção de umDC MCCBé tipicamente 50% -60% do de um de umE MCCB.
