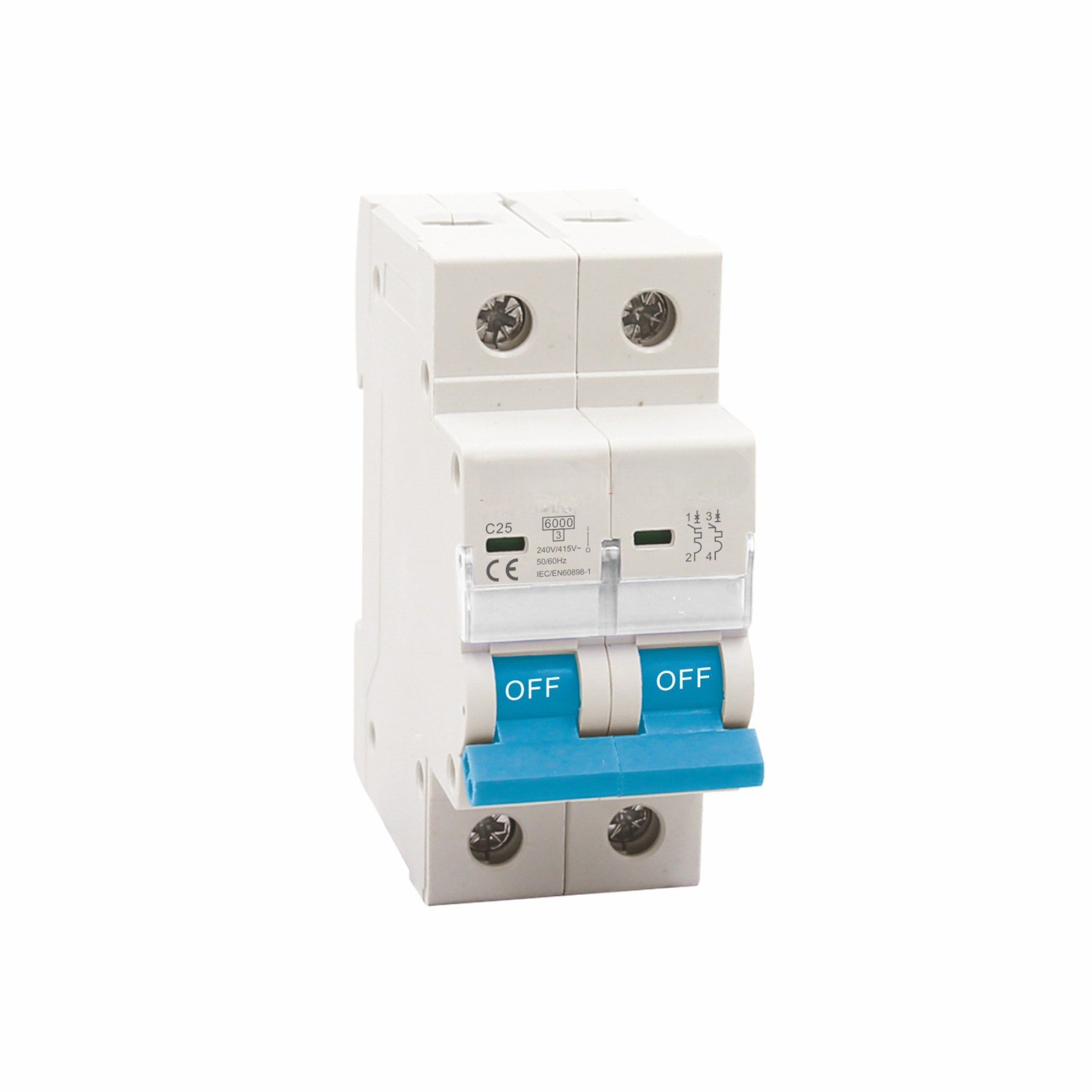

AC mcb térmico magnético | 1p-4p | 1-63a | Curvas B/C/D | 415V | IEC/EN 60898-1

Valor do parâmetro

Pólos 1p, 2p, 3p, 4p

Corrente classificada (in) 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63a

Tensão operacional nominal 1p: 240/415V AC; 2p/3p/4p: 415V ac

Tecnologia da unidade de viagem

Curva de tropeção B, C, D

Capacidade de curto-circuito classificada (ICN) 6.000A (em ≤40a); 4.500A (IN = 50A/63A)

Energy Limiting Class 3 I²T (IEC/EN 60898-1)

Tensão de isolamento nominal (UI) 415V AC

Tensão de resistência ao impulso (UIMP) 4.000V

Durabilidade mecânica 10.000 operações

Durabilidade elétrica 4.000 operações

Torque de aperto 2,5 n · m (terminais M5)

Frequência de rede 50/60 Hz

Conformidade com padrões IEC/EN 60898-1
