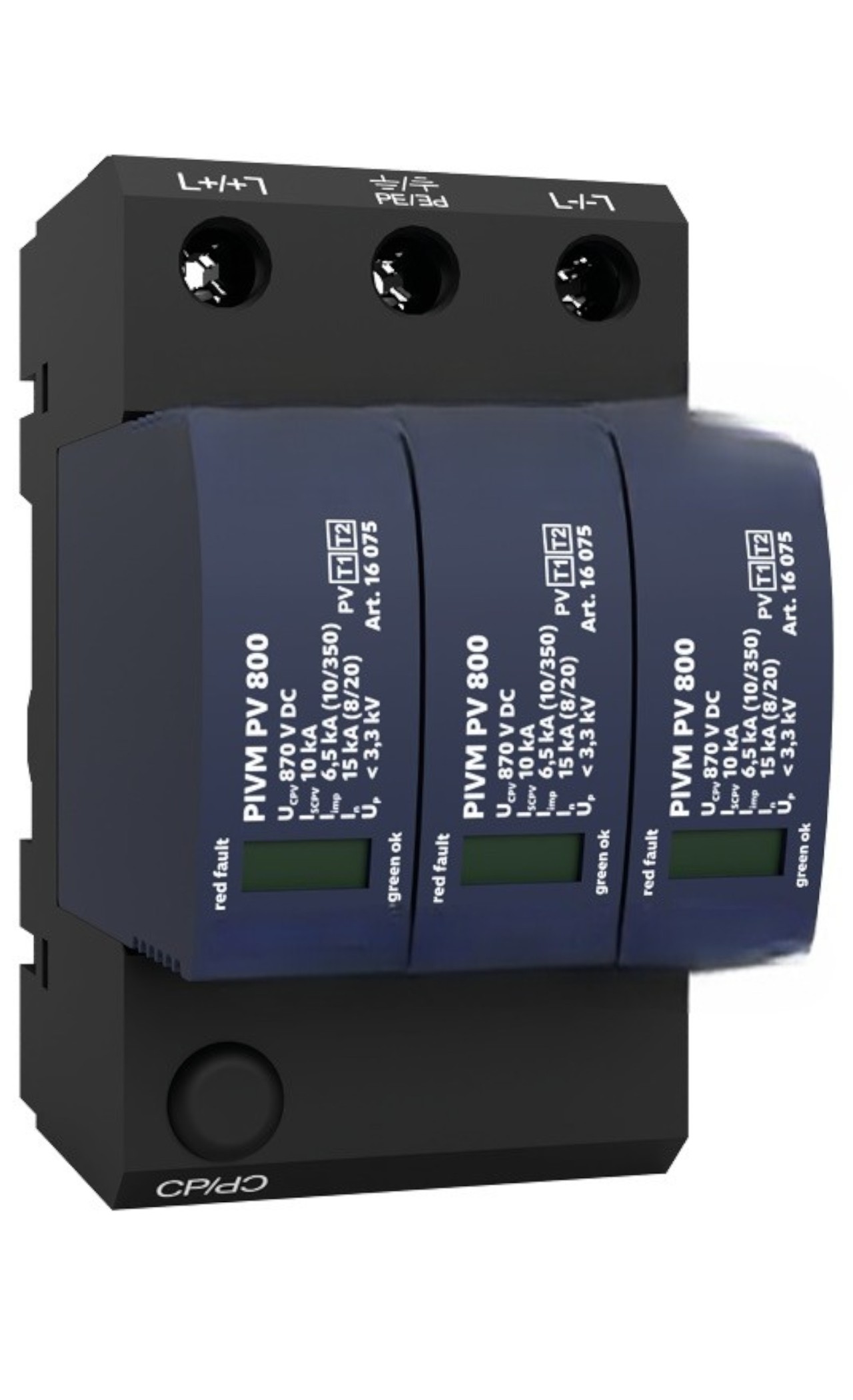

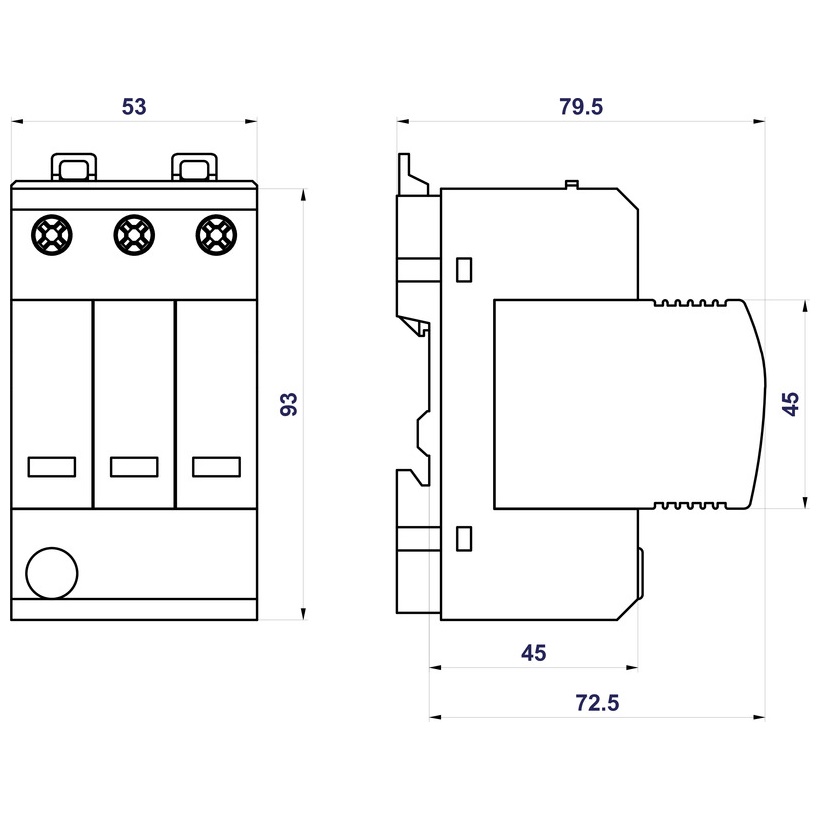

Tipo 1+2 PV SPD | Conexão Y | Sem fusível de backup | LPL III - IV

Proteção capaz de ataque direta para matrizes fotovoltaicas-quando espaço e distância são limitados.

Esses prisioneiros de corrente de impulso de raios e de surtos (tipo 1+2) são criados para o lado CC dos sistemas fotovoltaicos que usam um sistema de proteção de raios externos (LPS), mas não conseguem manter a distância de separação necessária "s". Os dispositivos combinam a capacidade do tipo 1 para correntes de impulso de raios com supressão de ondas do tipo 2 para proteger inversores, cordas e barramentos de CC.

Connection Y para operação robusta e tolerante a falhas.

Uma conexão do tipo Y torna os condutores de trabalho mais resistentes às falhas da Terra, ajudando a estabilizar a rede PV DC em condições de aterramento exigentes e ambientes de potencial misto.

Segurança integral-não é necessário fusível de backup.

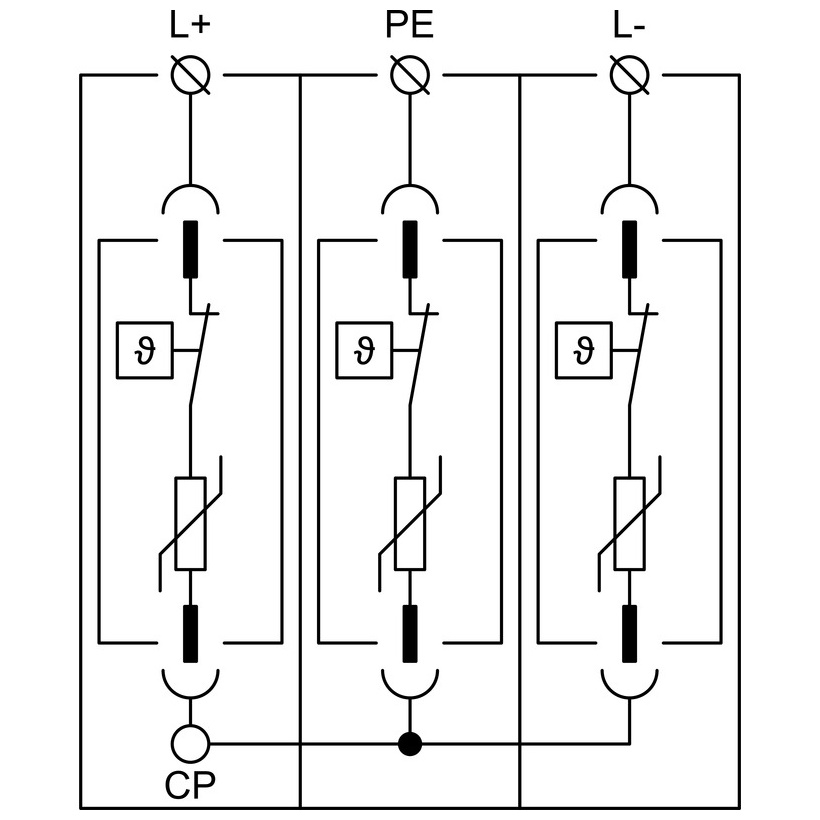

Cada setor de varistores entre L+, L– e PE está equipado com um desconexão térmica interna. No Varistor Fim-of-Life (superaquecimento), o desconexão viaja para interromper a corrente CC e fornecer indicação de falha clara. A construção de desconexão especial permite a instalação sem um fusível de backup separado, simplificando a coordenação e o espaço de economia.

Proteção abrangente do sistema fotovoltaico.

Ao garantir a ligação equipotencial de barramentos positivos e negativos, esses prisioneiros reduzem sobretensões transitórias prejudiciais das descargas atmosféricas - incluindo ataques diretos de raios no sistema fotovoltaico - além de eventos de comutação. Eles são adequados para os níveis de proteção contra raios LPL III e IV, cobrindo a maioria dos implantações na cobertura e na C&I.

Opções de serviço e monitoramento.

M Indicação: Design de módulo removível (plug-in) para substituição rápida e tempo de inatividade minimizado.

Indicação do DS: Contato de monitoramento remoto para sinalização de status para relés PLC/scada/alarme.

Aplicações típicas

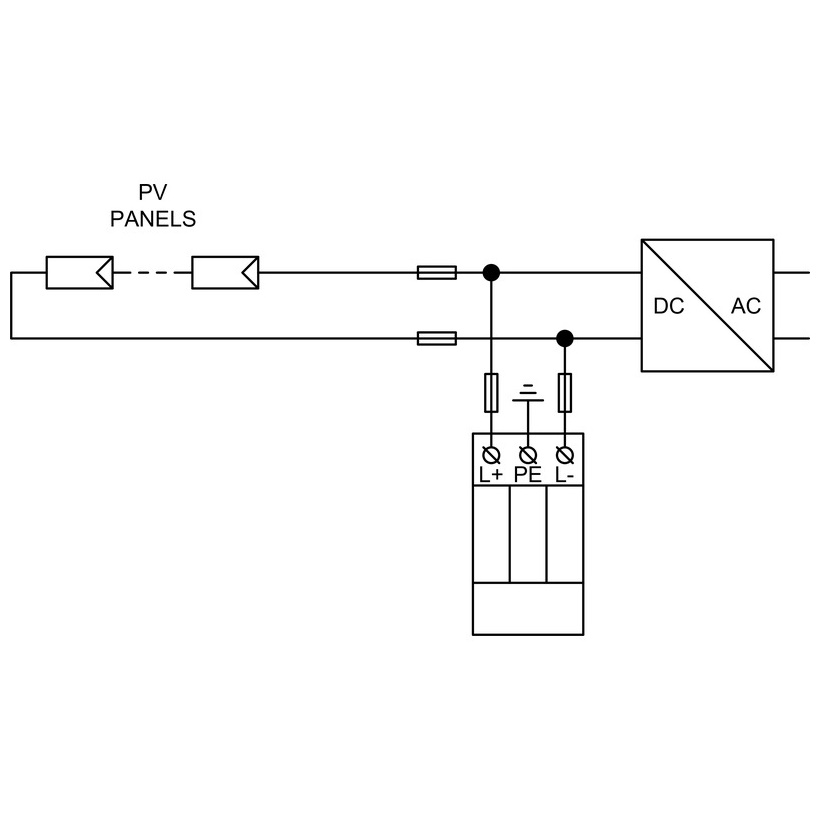

Caixas de combinador PV/re-combinador e entradas DC de inversor onde a distância de separação “s” não é alcançável

Plantas de telhado e comerciais/industriais equipadas com LPs externos

Projetos de adaptação que buscam proteção coordenada tipo 1+2 sem adicionar fusíveis de backup

Principais recursos de vista

Tipo 1 + 2 Recreto PV (Impulso de Lightning + Supressão de Suporte)

Connection Y-resistente às falhas da terra dos condutores de trabalho

Desconectores térmicos internos em L+, L-, PE; Interrupção atual da CC na falha

Não é necessário fusível de backup graças à construção de desconexão especial

Para o lado da PV DC com LPS externo quando a distância de separação “S” não é observada

Adequado para LPL III - IV

Opções: m = módulo removível, ds = monitoramento remoto
